S11（13）系列10kV油浸式變壓器
產品名稱：S11（13）系列10kV油浸式變壓器
所屬分類：礦用變壓器/在線饋電調壓器/變壓器系列
產品簡介：我公司生產的三相油浸式配電變壓器，器身采用了絕緣結構，提高了抗短路能力；鐵芯由高質量冷軋硅鋼片制成；高壓繞組均選用無氧銅線為材料，并采用多層圓筒式結構；堅固件均采用防松處理。
一、產品特點
我公司生產的三相油浸式配電變壓器，器身采用了絕緣結構，提高了抗短路能力；鐵芯由高質量冷軋硅鋼片制成；高壓繞組均選用無氧銅線為材料，并采用多層圓筒式結構；堅固件均采用特別防松處理。
產品具有高效率，低損耗的特點，可節省大量的電耗和運行費用，社會效益，是推廣的新技術產品。
二、可靠的結構
我公司在傳統結構和成熟的技術基礎上，做了許多改進，如采用了：
1.帶縱向油道的螺旋式線圈，內部散熱更好；
2.改進了線圈端面的有效支撐，抗短路電流能力更強；
3.采用了新的吊裝結構和器身定位結構，保證在長途運輸和運行中更為可靠；
4.我們還有很多可靠的結構，為您服務；
5.選用更高性能水平的變壓器，將具有更高水平的技術含量。
三、材料
選用電阻率更低的無氧銅線，并經過系列附加的表面處理，更光滑，無毛刺尖角，使變壓器的負載損耗更低，電氣性能更為可靠。
選用硅鋼片，隨著性能水平的提升，采用單位損耗更低的硅鋼片，使變壓器空載損耗更低。
選用層壓木絕緣件，絕不開裂，即使在短路電流作用下，紋絲不動。
選用經過深層過濾的變壓器油，更低的含水、含氣、含雜質水平，變壓器工作更加可靠。
選用橡膠密封材料，有效防老化，杜絕滲漏。
原材料經過的質檢，有效防老化，杜絕滲漏。
原材料經過的質檢，原材料廠家均經過按照國家標準ISO9000的嚴格審查。
四、技術經濟性能好
S11系列產品在S9系列的基礎上，空載損耗平均降低了30%；空載電流比S9下降70-85%；平均溫升降低10K，產品使用壽命增加一倍多，即使在超負載20%的條件下仍可長期運行；產品運行噪音平均降低2-4分貝。

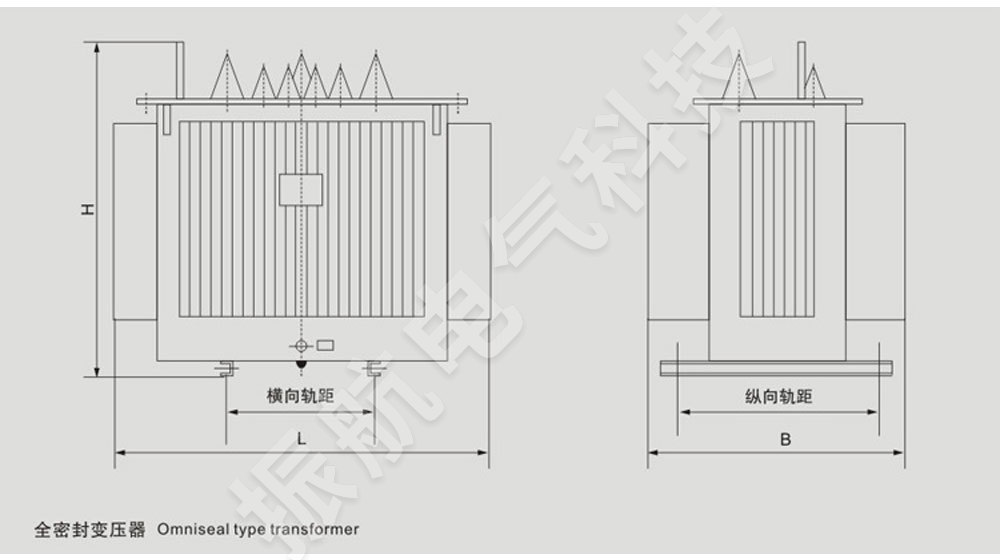

五、全密封
選S11(M)R中的M表示油箱采用全密封結構，全密封式配電變壓器與普通油浸式變壓器相比，取消了儲油柜，油箱的波翅代替油管作為冷卻散熱元件，波紋油箱由冷軋薄板在專用生產線上制造，波翅可以變壓器油體積的漲縮而漲縮，從而使變壓器與大氣隔絕，防止和減緩油劣化和絕緣受潮，增強運行可靠性，正常運行免維護。
波紋油箱表面經去油、去銹、磷化處理后用三防漆涂裝，適合在冶金、石化、礦山等環境下使用。
六、變壓器產品標準
GB 1094.1-1996 GB 1094.2-1996 JB/T10088-2004
GB 1094.3-2003 GB 1094.5-2003 GB/T 10237-1988
GB/T 6451-2008 GB/T 7595-1987 JB/T 3837-2010
七、變壓器正常使用條件 變壓器特別使用條件
海拔高度不超過1000m; 海拔高度超過1000m;
環境溫度： 環境溫度：
氣溫不高于+40℃ 氣溫不高于+40℃
月平均氣溫不高于+30℃ 氣溫不低于-25℃
年平均氣溫不高于+20℃
戶外氣溫不低于-25℃

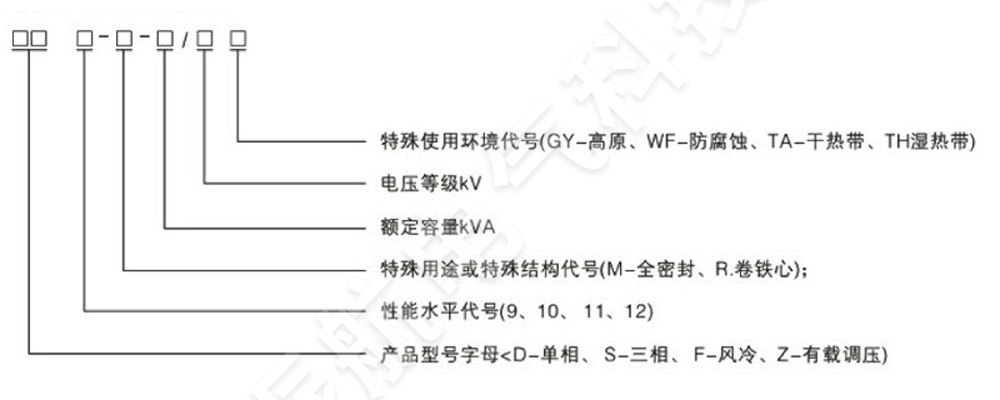

八、型號含義

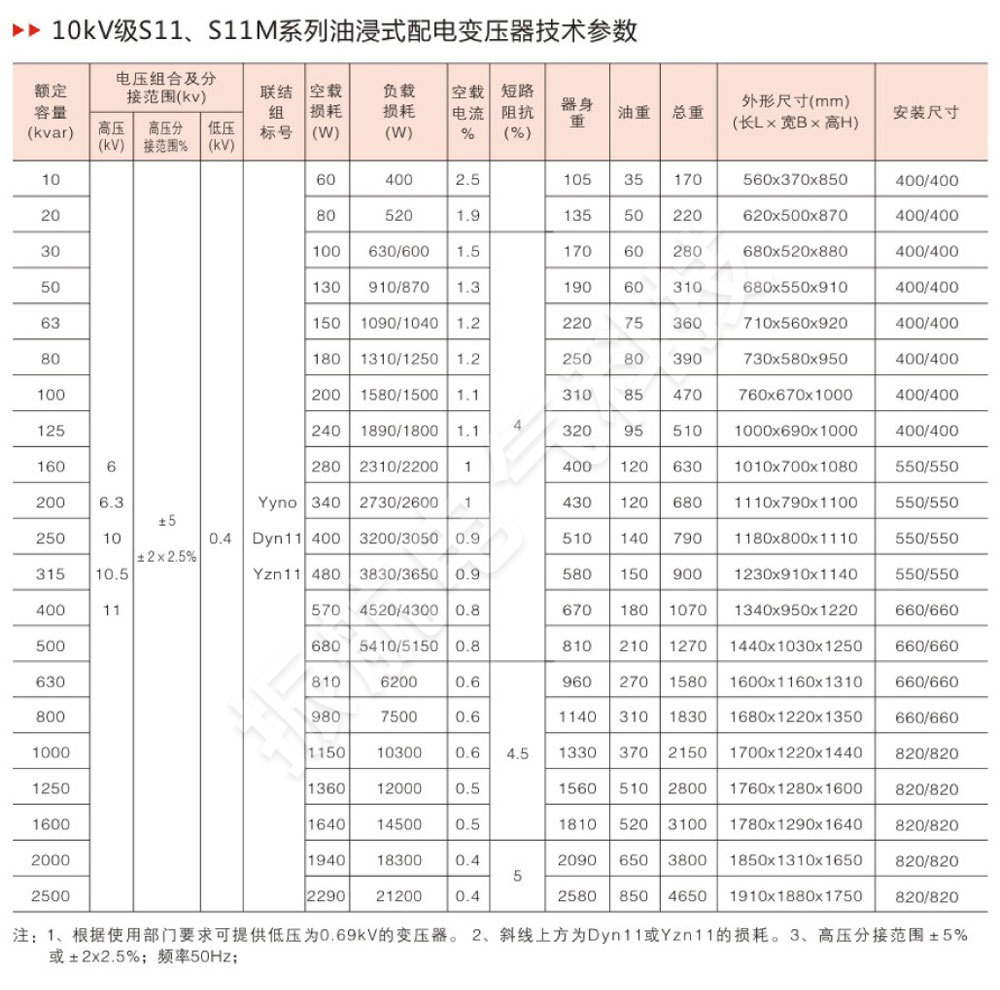

九、技術參數
